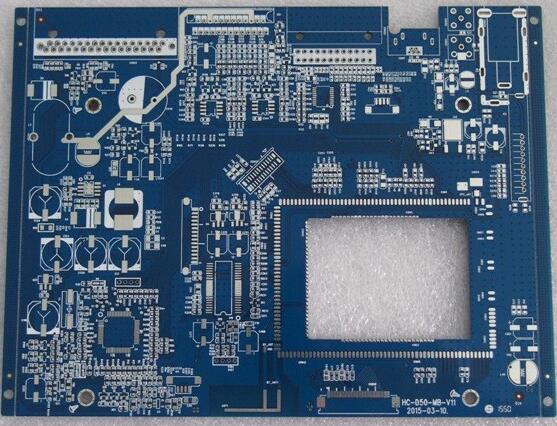

線路板上，有不同的絲印字符，字符目的是為了規范PCB設計，在一定程度上方便SMT貼片焊接以及貼裝識別器件，有很多新入行的朋友不是很明白，下面小編來詳細的介紹一下。

　　Rx—電阻，在電路圖里有很多電阻，按序號排，R1，R2...

　　Cx—無極性電容，電源輸入端抗干擾電容

　　IC—集成電路模塊

　　Ux—IC(集成電路元件)

　　Tx—測試點(工廠測試用)

　　Spk1—Speaker(蜂鳴器，喇叭)

　　Qx—三極管

　　CEx—電解電容

　　CNx—排容

　　RNx—排阻

　　CONx—連接器

　　Dx-Diode—二極管

　　Lx—電感/磁珠

　　LEDx—發光二極管

　　Xx—晶振

　　RTH—熱敏電阻

　　CY(Y電容：高壓陶瓷電容，安規)

　　CX(X電容：高壓薄膜電容，安規)

　　W—穩壓管

　　K—開關類

　　Y——晶振

　　117—主板上的電阻，序號為17。

　　T101—主板上的變壓器。

　　SW102—開關

　　LED101—發光二極管

　　LAMP—(指示)燈

　　Q104(E，B，C)—晶體三極管

　　E—發射極

　　B—基極

　　C—集電極

　　以上就是小編整理的關于線路板的字符，分別對應的意思，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
