阻抗匹配是指在能量傳輸時，要求負載阻抗要和傳輸線的特征阻抗相等，此時的傳輸不會產生反射，這表明所有能量都被負載吸收了。反之則在傳輸中有能量損失。在高速PCB設計中，阻抗的匹配與否關系到信號的質量優劣，下面小編來詳細的說一說。

　　阻抗線路板介紹

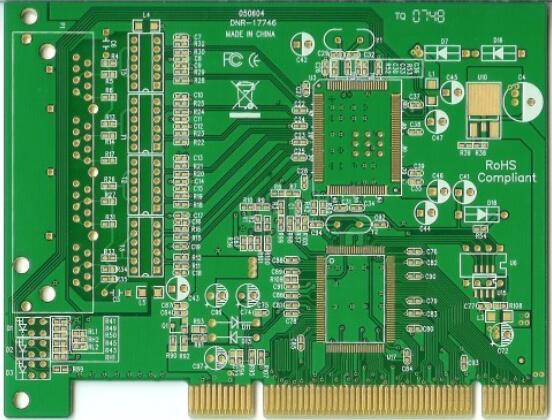

　　阻抗線路板，指的是需要進行阻抗控制的線路板。阻抗控制，指在一高頻信號之下，某一線路層對其參考層，其信號在傳輸中產生的“阻力”須控制在額定范圍，方可保證信號在傳輸過程中不失真。阻抗控制其實就是讓系統中每一個部份都具有相同的阻抗值 ,即阻抗匹配。

　　阻抗線路板作用

　　1、線路板在生產過程中要經歷沉銅、電鍍錫、接插件焊錫等工藝制作環節，而這些環節所用的材料都必須保證電阻率底，才能保證線路板的整體阻抗低達到產品質量要求，能正常運行。

　　2、的鍍錫是整個線路板制作中最容易出現問題的地方，是影響阻抗的關鍵環節。最大的缺陷就是易變色(既易氧化或潮解)、釬焊性差，會導致線路板難焊接、阻抗過高導致導電性能差或整板性能的不穩定。

　　3、線路板中的導體中會有各種信號傳遞，當為提高其傳輸速率而必須提高其頻率，線路本身如果因蝕刻、疊層厚度、導線寬度等因素不同，將會造成阻抗值得變化，使其信號失真，導致線路板使用性能下降，所以就需要控制阻抗值在一定范圍內。

　　4、在的過程中，我們要考慮到安裝元器件么在接插后以后要考慮到電性能和信號傳輸?shù)膯栴}，因此此時就會要求阻抗越低越好。
