對于線路板設計者來說，選對設計軟件，可以幫助設計者養成一個良好的設計習慣，而且能保證良好的設計質量，下面小編來介紹一下常用的幾種畫線路板的軟件，看看其中有你用過的沒有。

　　線路板繪制軟件介紹

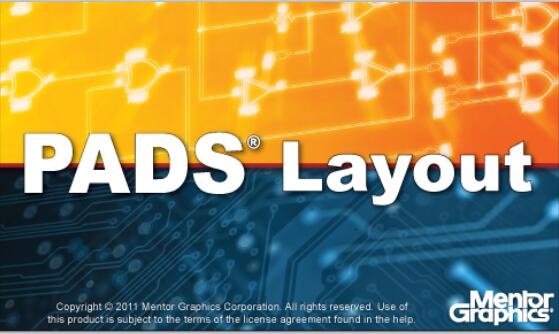

　　1、Pads軟件

　　Pads是一款制作PCB線路板的軟件，以Hatch方式鋪銅，最小自定義焊盤填充的最小D碼不能小于0.0254mm，這樣的鋪銅才是最完整的。

　　2、PROTEL 99se

　　PROTEL 99se是基于Windows操作系統下的純32位電路設計制板系統，提供了一個集成的設計環境，包括原理圖設計和PCB布線工具，集成的設計文檔管理，支持通過網絡進行工作組協同設計功能。

　　3、ALTIUM Designer

　　ALTIUM Designer通過把原理圖設計、電路仿真、PCB繪制編輯、拓補邏輯自動布線、信號完整性分析和設計輸出等技術的完美融合，為設計者提供了全新的解決方案，可大大提高電路板的設計質量和效率。

　　4、PROTEL/DXP

　　PROTEL/DXP是第一個將所有設計工具集于一身的板級設計系統，具備當今所有先進的設計特點，能夠處理各種復雜的PCB設計過程，為設計者提供全面的設計解決方案。

　　5、AutoCAD

　　是比較早的計算機輔助設計軟件，用于二維繪圖、詳細繪制、設計文檔和基本三維設計，現已經成為國際上廣為流行的繪圖工具。最早用這個軟件畫板的比較多，現在比較少了。

　　以上就是小編整理的關于都“常用的線路板繪制軟件介紹?你用過哪幾種?”，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
